エクスポートしたレイアウト ファイルが ArcGIS Pro のレイアウトと一致しない

説明

レイアウトをエクスポートすると、エクスポートされたファイルが ArcGIS Pro のレイアウト設定通りに表示されません。 一部のケースでは、エクスポートされたファイルのページの余白にばらつきが出たり、マップ フレームやその他のレイアウト エレメントがトリミングされたりする場合もあります。

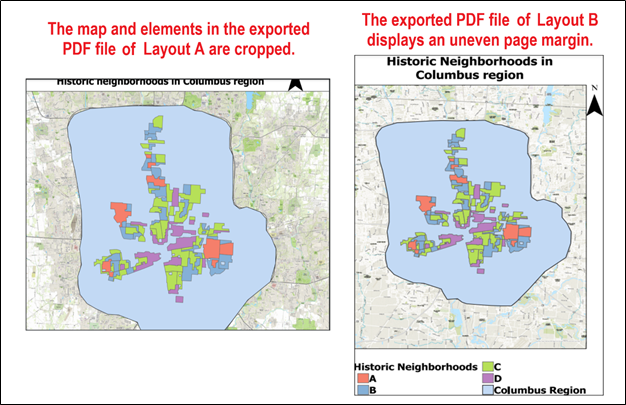

以下の画像は、ArcGIS Pro のレイアウト設定、および一致しないエクスポート済み PDF ファイルを示したものです。

ArcGIS Pro で

Adobe Acrobat Reader

原因

この問題の既知の原因は次のとおりです。

• ArcGIS Pro はレイアウト ページ内に配置されているマップ フレームとレイアウト エレメントだけをエクスポートします。 レイアウトのページ領域外に配置されている場合、マップ フレームとレイアウト エレメントはエクスポートされたファイルでトリミングされます。
• [グラフィックス範囲でクリップ] チェックボックスがオンになっている場合、エクスポートされたファイルでページの余白がばらつきます。

解決策または対処法

次のいずれかのオプションを使用して、この問題を解決してください。

レイアウトのページ領域内にマップ フレームとレイアウト エレメントを配置する

ArcGIS Pro でマップ フレームとレイアウト エレメントをドラッグして配置を変更し、レイアウト ページ内に配置します。 詳細については。「ArcGIS Pro: マップ フレームの追加と変更」と「ArcGIS Pro: レイアウト エレメントの操作」をご参照ください。

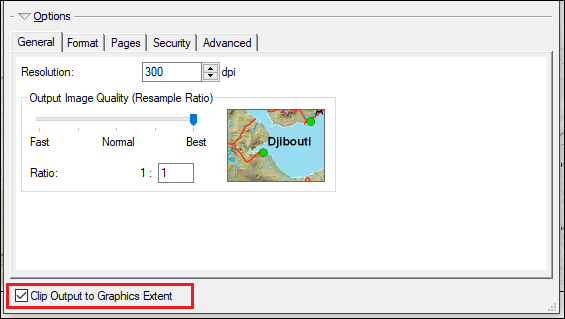

注意: 代替策として、以下の画像のように ArcMap を使用し、[マップのエクスポート] ウィンドウの [グラフィックス範囲に出力をクリップ] チェックボックスをオンにし、レイアウト ページ外にあるマップ エレメントを含めてレイアウトをエクスポートします。 詳細については、「ArcMap: マップのエクスポート」をご参照ください。

[グラフィックス範囲でクリップ] チェックボックスをオフにしてレイアウト ページ全体をエクスポートする

ArcGIS Pro で、[レイアウトのエクスポート] ウィンドウの [グラフィックス範囲でクリップ] チェックボックスをオフにして、空白領域も含めてレイアウト ページ全体をエクスポートします。 詳細については、「ArcGIS Pro: レイアウトのエクスポート」をご参照ください。

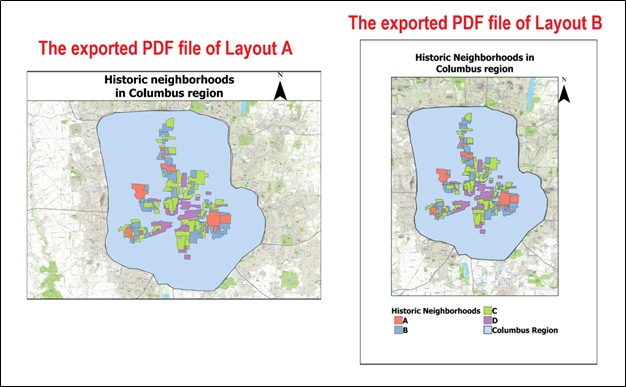

以下の画像は、エクスポートされた PDF ファイルに ArcGIS Pro のレイアウト A および B の設定が表示されている様子を示したものです。
