操作方法：在 3D 场景的剖面图窗口中进行垂直测量，光标不跳至表面下方

摘要

在剖面图窗口中，默认的侧面视点使准确测量垂直距离变得十分困难，因为光标必须直接位于被裁剪的一段地表上，否则将会跳至平均海平面。 要解决这个问题，改变视图窗口的倾斜度/方向，使之能看到地面是有益的。

过程

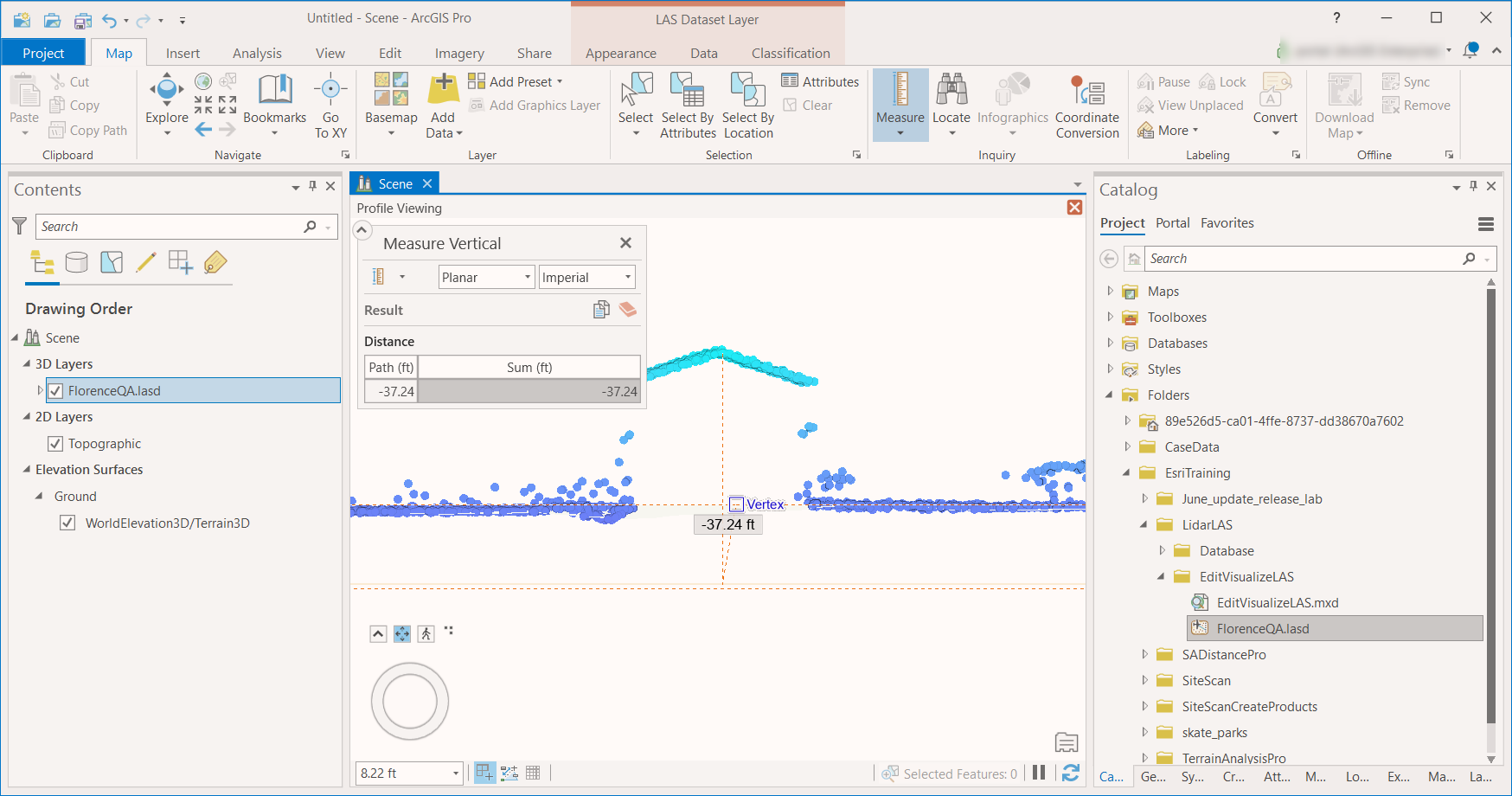

1. 使用创建按钮选择一个特定的感兴趣的区域，打开与下图类似的“剖面图”窗口。
   请参阅 ArcGIS Pro 文档：剖面图。

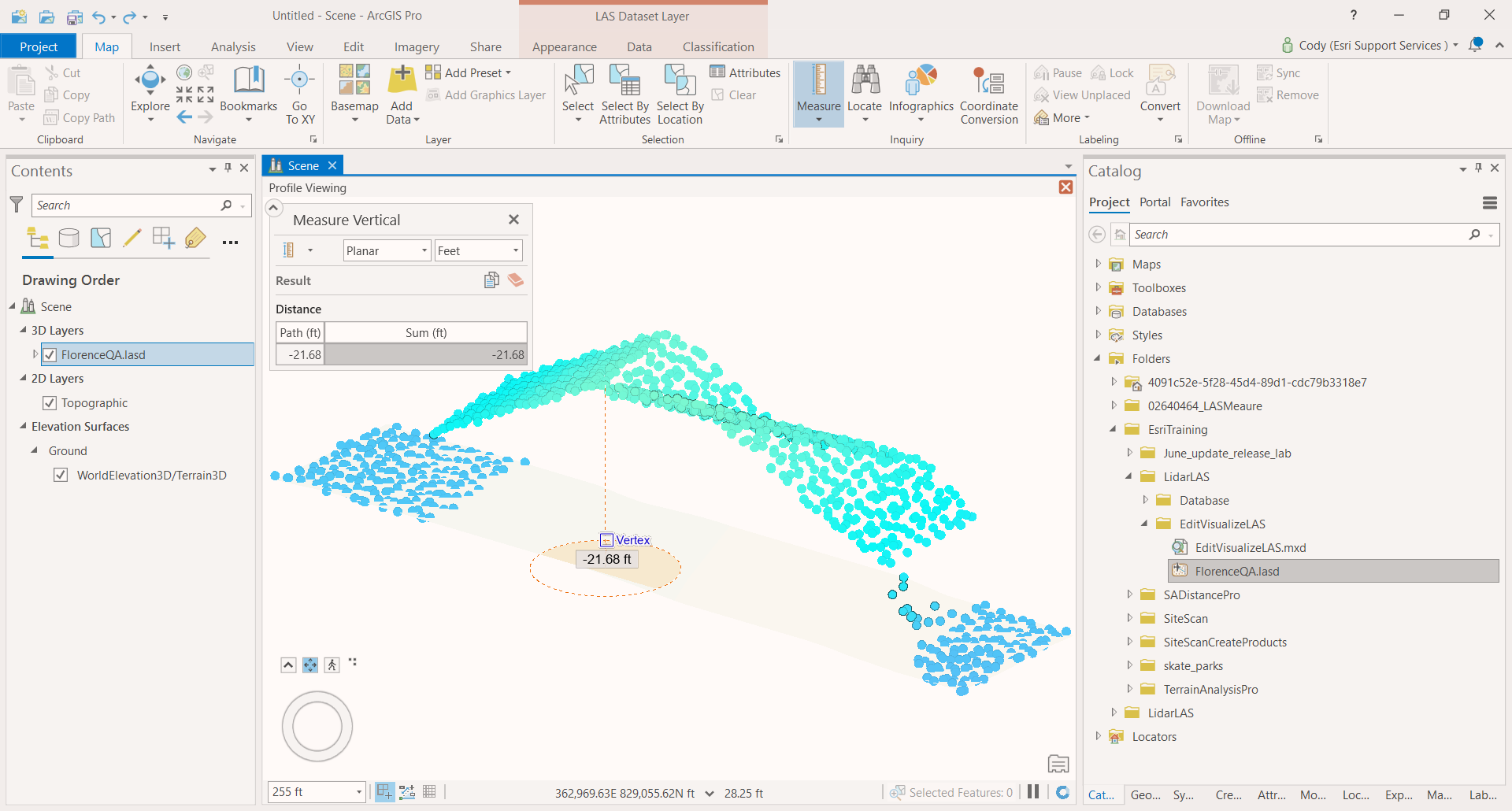

初看上去，这种侧面视点是查看数据和从屋顶到地面进行测量的最佳方式。 但是，这种方法可能会很困难，因为在单击一个区域进行测量时，光标必须直接位于被裁剪的一段地表上，否则光标即会跳到地表以下的平均海平面。 以下图为例：

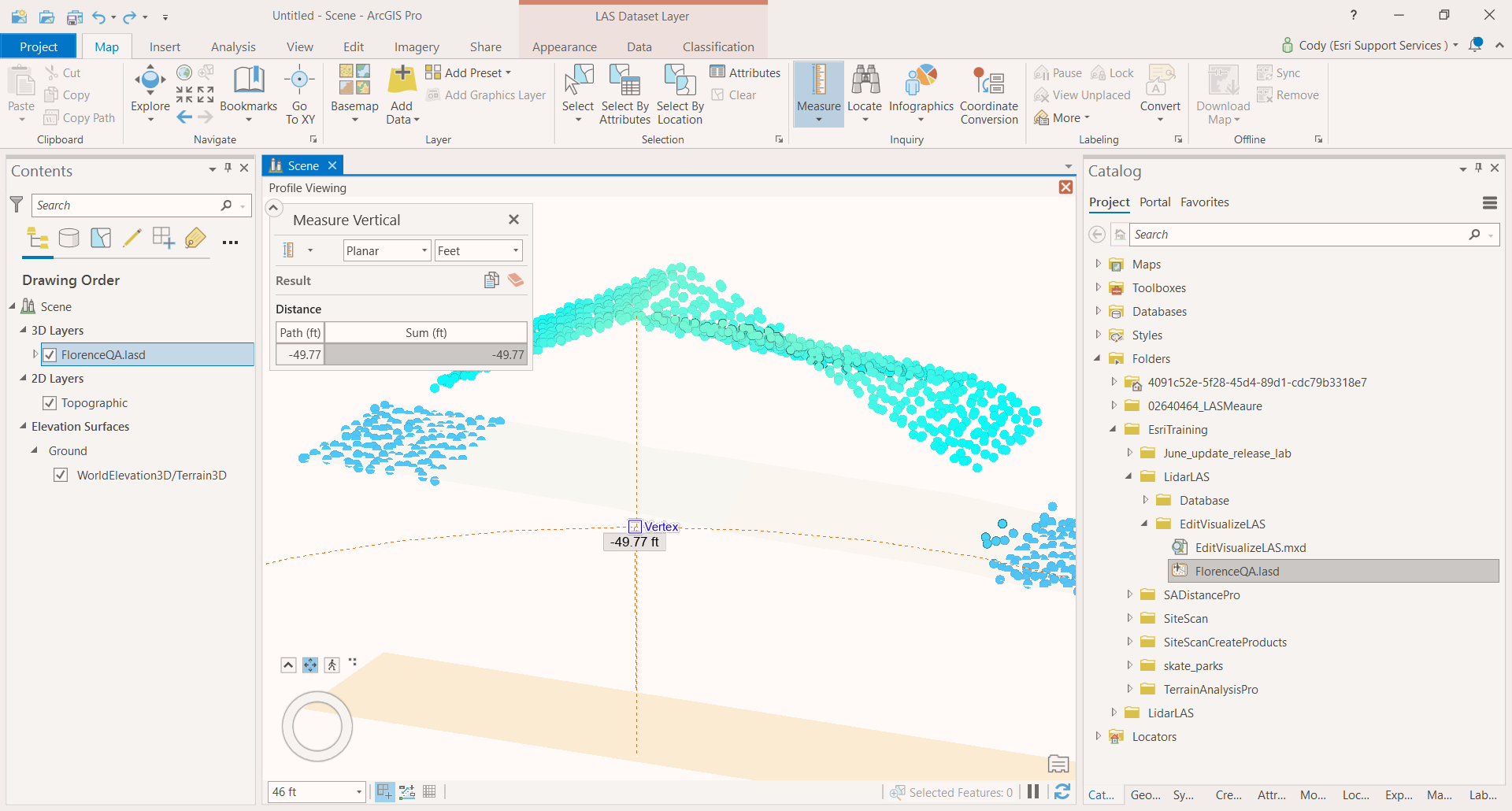

2. 要解决这个问题，可以倾斜 3D 视图窗口，使地表清晰可见。 然后确保单击该地表段，同时向上和/或向下拖动光标进行测量，如下图所示。
