操作方法：在 ArcGIS Pro 中为地下孔洞构造 3D 线

摘要

ArcGIS Pro 允许将 2D 点转换为 3D 线并在 3D 场景中查看这些线。 在本文中，包含“from”、“to”、“X”、“Y”和“Z”字段的地下孔洞（井） CSV 文件可用于构造 3D 线。 在 3D 场景中查看井将高亮显示表面高程和井深，从而显示更加真实的制图表达。

过程

以下步骤将介绍如何根据 CSV 文件来构造井的 3D 线。

1. 在 ArcGIS Pro 中，使用添加数据按钮将 CSV 文件添加到工程。
2. 右键单击 CSV 文件，然后选择显示 XY 数据以创建点要素类。

3. 可以使用 XY 表转点工具，根据表中的 X、Y 和 Z 值来创建新的点要素类：
   1. 在 XY 表转点地理处理窗格中，浏览在输入表的步骤 1 中添加的 CSV 文件。
   2. 设置输出要素类的名称和位置。
   3. 指定 X 字段和 Y 字段的输入。 对于 Z 字段，请从下拉列表中选择“to”。
   4. 对于坐标系，确保已从投影坐标系 列表中选择投影。
   5. 单击运行。

4. 将地图和场景添加到工程。 要执行此操作，请参阅 ArcGIS Pro：将地图和场景添加到工程。
5. 在内容窗格中，将点要素类拖动到 3D 图层组并确保该要素类处于选中状态。

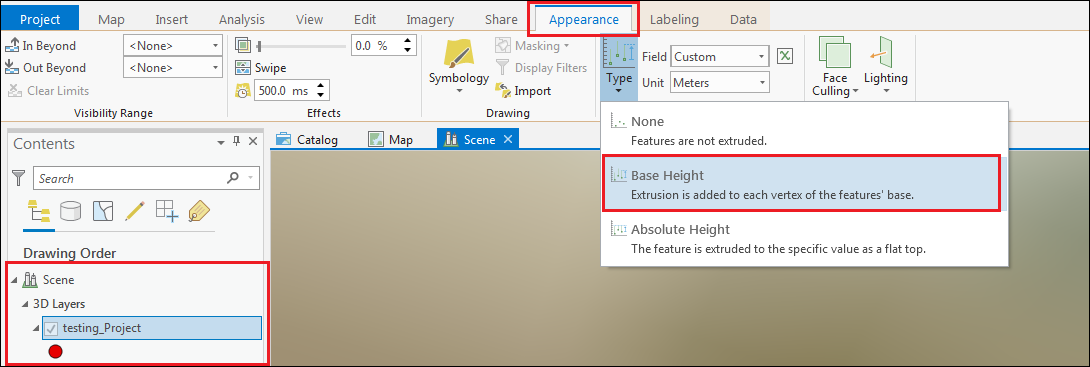

6. 在外观选项卡中，单击拉伸组中的类型，然后选择基本高度。

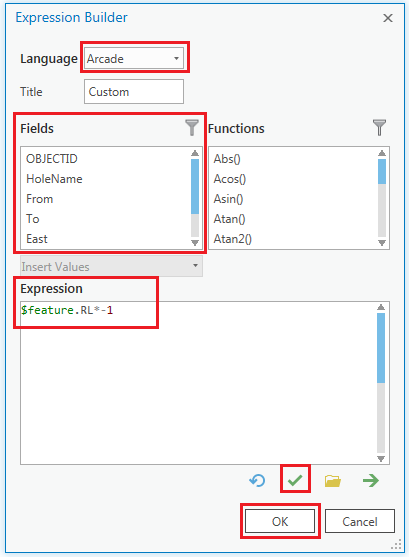

7. 设置属性值以拉伸要素，将高度字段乘以 -1 以在地面下方生成线。

$feature.(height field)*-1

8. 可以使用 3D 图层转要素类工具将拉伸后的点要素类转换为 3D 线要素类。

注：
要在地下进行导航，请参阅 ArcGIS Pro：地下导航。

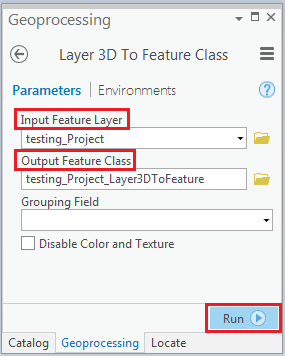

1. 在 3D 图层转要素类地理处理窗格中，针对输入要素图层，浏览至相应输入要素图层。
2. 设置输出要素类的名称和位置。
3. 单击运行。

下图显示了在 ArcGIS Pro 中针对井构造的 3D 线。
