Drone2Map for ArcGIS の 3D ビューでシーン レイヤーが浮いているか沈んでいるように見える

説明

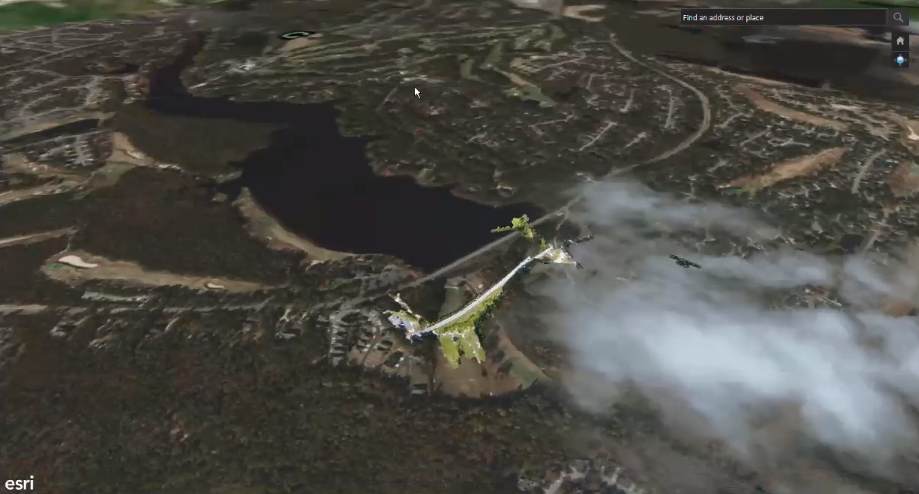

Drone2Map for ArcGIS で 3D プロダクトを処理した後、3D ビューでサーフェスにデータが正しく表示されません。 シーン レイヤーは、ビューア内で浮いているか沈んでいるように見えます。

原因

画像の鉛直空間参照が不適切に設定されているか、オペレーターが誤った参照を使用しています。

解決策または対処法

カメラまたはドローンによっては、参照が次の 3 つの参照タイプのいずれかである必要があります。

• 地上レベル (AGL)
• 楕円体/回転楕円体 (HAE)
• ジオイドまたは海水面 (MSL)

注意:
ドローンが使用する鉛直参照を特定することをお勧めします。 ドローンが地上に存在し、できればプロジェクトで使用されているマークされた写真コントロール ポイント上にある状態で、テスト写真を収集します。 テスト写真の高度または Z 値は、鉛直参照を決定するのに役立ちます。

Z 値が 0 の場合、鉛直参照は AGL です。 Drone2Map では、参照に [No Conversion] を使用するか、[Adjust image altitudes] を使用して Z 値を補正します。

Z 値が 0 でない場合は、[Terrain: Ellipsoidal Height] サービス レイヤー (サブスクリプション コンテンツ) を使用してテストの Z 値の参照を特定します。 次の手順に従います。

注意:
サブスクリプション コンテンツを表示するには、ArcGIS Online 組織アカウントが必要です。

1. ArcGIS Online のマップ ビューアーでサービス レイヤーを開きます。
2. マップで、テストから特定された場所に移動します。 マップ内の場所をクリックして、ポップアップを表示します。

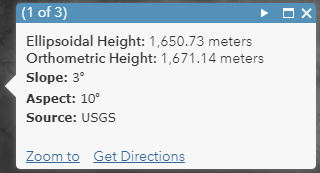

3. ユーザーのテストの標高値とポップアップ内の情報を比較します。 以下の図は、例を示しています。


   • 値が [Ellipsoidal Height] に近い場合は、Drone2Map for ArcGIS で WGS 1984 楕円体 (HAE) を使用します。
   • 値が [Orthometric Height] に近い場合 (± 1 メートル)、EGM96 (MSL) を使用します。

注意:
画像の高度が地表を基準としている場合 (AGL)、ミッション プランニング ソフトウェアの設定を確認して、EGM ジオイドまたは楕円体を参照するオプションがあるかどうかを確認します。 地表を基準とした高度を使用することはお勧めできません。
