Recortar una capa de TIN con una entidad poligonal utilizando la herramienta Editar TIN en ArcGIS Pro

Resumen

Una red irregular triangular (TIN) es una forma de datos geográficos digitales basados en vectores generados a partir de entidades como puntos, líneas y polígonos que contienen información de elevación, o bien mediante la conversión de otras superficies funcionales como rásteres o datasets de terreno. Para estudiar un área de interés específica, es posible recortar la capa de dataset de TIN con una entidad poligonal utilizando la herramienta Editar TIN.

Procedimiento

Siga las instrucciones que se describen a continuación para recortar una capa de TIN con una entidad poligonal utilizando la herramienta Editar TIN del conjunto de herramientas Administración de datos.

Nota: El conjunto de herramientas Administración de datos solo está disponible con una licencia de 3D Analyst.

En este ejemplo, la capa de TIN representa la morfología de la superficie del piedemonte de Front Range y la llanura Longmont de Colorado.

Nota: Antes de realizar los pasos siguientes, Esri recomienda conservar una copia de la versión sin modificar del TIN de origen con la herramienta Copiar TIN. Consulte ArcGIS Pro: Copiar TIN para obtener más información.

1. Cree una entidad poligonal que especifique un área de interés en la capa de TIN. Consulte ArcGIS Pro: Crear una clase de entidad y ArcGIS Pro: Crear entidades poligonales para ver los pasos para hacerlo.

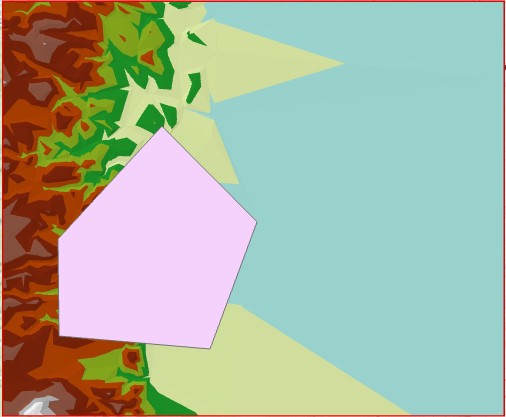

La siguiente imagen muestra un ejemplo de un área de estudio especificada utilizando la entidad poligonal.

2. Recorte la capa de TIN con la entidad poligonal creada en el paso anterior.

1. En ArcGIS Pro, abra la herramienta Editar TIN.
2. En la ventana Editar TIN en TIN de entrada, haga clic en el icono de carpeta y vaya a la ubicación de la capa del dataset de TIN. Seleccione la capa de TIN deseada y haga clic en Aceptar. En este ejemplo, la capa de TIN es TIN.
3. En Clase de entidad de entrada, especifique Entidades de entrada. Haga clic en el icono de la carpeta y vaya a la ubicación de la capa de datos del polígono. Seleccione la capa de polígonos creada en el paso 1 y haga clic en Aceptar.
4. En Tipo, seleccione Hard_Clip.

Nota: Los límites de líneas y polígonos estrictos definen los distintos cortes de pendiente. La interpolación lineal se utiliza a lo largo de estas líneas en lo que, de lo contrario, es una superficie suave de forma continua. Entre los ejemplos de entidades estrictas están los bordillos, arroyos y costas.

Nota: Los límites de líneas y polígonos suaves no interrumpen la uniformidad de la superficie. Las entidades suaves por lo general no tienen importancia geomorfológica, pero son necesarias en la triangulación. Un ejemplo de una entidad suave es un polígono de recorte suave utilizado para delinear el área de datos del TIN. Este tipo de polígono suele ser un área de estudio o límite político que no tiene nada que ver con la topografía.

5. Deje el resto de parámetros con los valores predeterminados y haga clic en Ejecutar.
