Überlappende gestrichelte Polygongrenzen mit gemeinsamen Kanten in ArcGIS Pro werden beim Anzeigen, Drucken oder Exportieren zu durchgezogenen Linien

Beschreibung

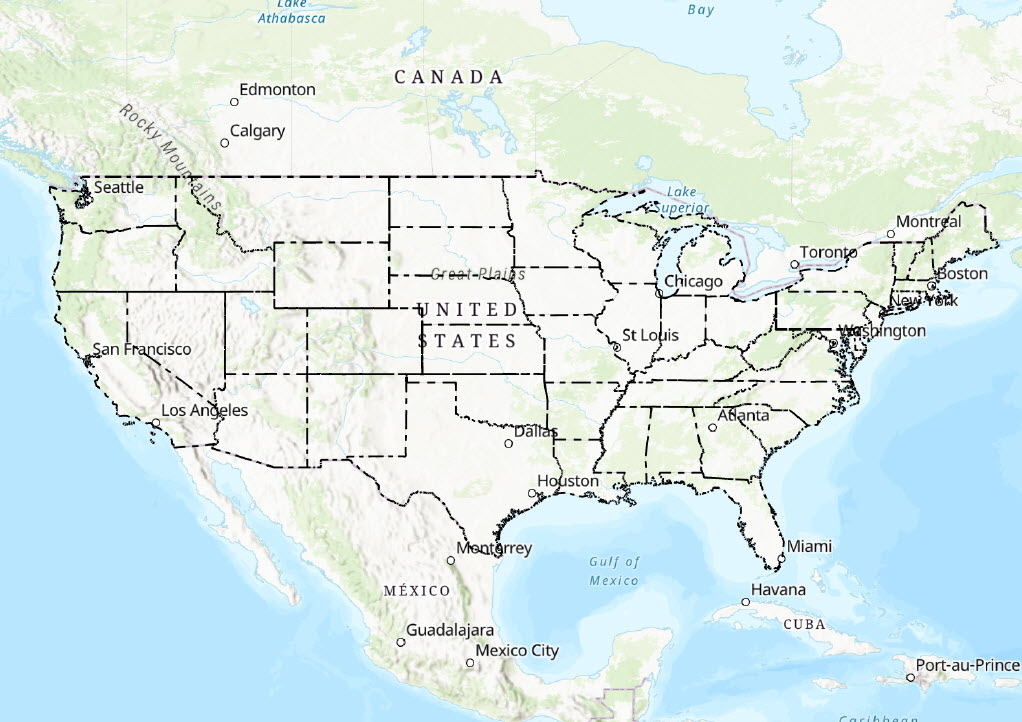

In ArcGIS Pro werden überlappende Polygongrenzen mit gemeinsamen Kanten mit dem Symboleffekt "Strich" beim Anzeigen, Drucken oder Exportieren unter Umständen zu durchgezogenen Linien. Die folgende Abbildung zeigt ein Beispiel für die Darstellung der gestrichelten Polygongrenzen mit gemeinsamen Kanten als durchgezogene Linien in einigen Bereichen.

Ursache

Dies ist das bekannte Verhalten der Polygon-Features-Topologie. Wenn die Grenzen benachbarter Polygone einander nicht überlappen oder gemeinsame Kanten haben, bleibt die gestrichelte Grenzsymbolisierung nicht erhalten.

Lösung oder Problemumgehung

Verwenden Sie zur Umgehung dieses Problems eine der folgenden Optionen:

Synchronisieren der Symbolisierung der Polygongrenzen

Verwenden Sie das Werkzeug Passpunkt an Schnittpunkt festlegen, um an gemeinsamen Stützpunkten der Polygon-Features einen Passpunkt zu erstellen. Da dieses Werkzeug die Grenzsymbolisierung benachbarter Polygone synchronisiert, werden die gestrichelten Polygongrenzen nicht als durchgezogene Linien dargestellt. Die folgende Abbildung zeigt die synchronisierten Polygongrenzen mit dem Strich-Symbol.

Konvertieren der Polygon-Features in Linien-Features

Konvertieren Sie mit dem Werkzeug Polygon in Linie die Polygon-Features in Linien, und entfernen Sie mit dem Werkzeug Identische löschen die Duplikate. Symbolisieren Sie so weit wie nötig die Ausgabe-Linien-Features mit dem Strich-Symbol.
