Teilen von Polylinien-Features wenn sie Polygongrenzen überschneiden in ArcGIS Pro

Zusammenfassung

In diesem Artikel werden zwei Methoden zum Teilen von Linien, die Polygongrenzen überschneiden, beschrieben. Bei der ersten Methode werden Linien an den Polygongrenzen geteilt, wobei sämtliche Linien und die Geometrie der ursprünglichen Line-Feature-Class beibehalten werden. Die zweite Methode bezieht nur geteilte Liniensegmente ein, die die Polygone überlappen.

Vorgehensweise

Hinweis: Für diese Werkzeuge ist eine Advanced ArcGIS Pro-Lizenz erforderlich.

Teilen von Linien an Überschneidungspunkten

1. Identifizieren Sie mithilfe des Werkzeugs Überschneiden (Intersect) die Punkte, an denen die Polygongrenzen die Linien überschneiden.
   1. Navigieren Sie in ArcGIS Pro zu Analyse > Werkzeuge.
   2. Suchen Sie im Bereich Geoverarbeitung nach dem Werkzeug Überschneiden.

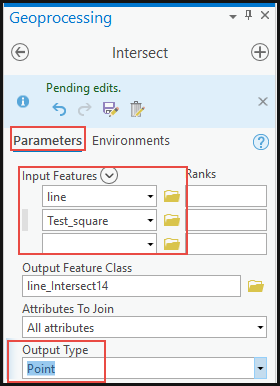

3. Wählen Sie unter Parameter, für Eingabe-Features den Linien- und Polygon-Layer aus, und geben Sie den Speicherort für die Ausgabe-Feature-Class an.
4. Wählen Sie als Ausgabetyp, den Typ Punkt aus. Klicken Sie auf Ausführen.

2. Teilen Sie die Linien mit dem Werkzeug Linie an Punkt teilen an den Überschneidungspunkten.
   1. Suchen Sie im Bereich Geoverarbeitung nach dem Werkzeug Linie an Punkt teilen.

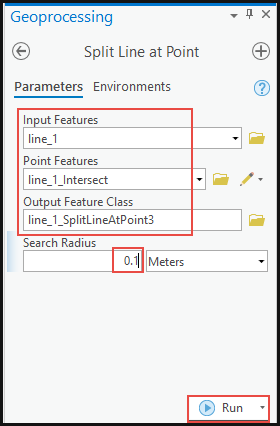

   2. Wählen Sie unter Parameter für Eingabe-Features den Linien-Layer aus.
   3. Wählen Sie für Punkt-Features die Option Überschneiden (Intersect) aus der Dropdown-Liste aus
   4. Geben Sie für die Ausgabe-Feature-Class den neuen Layer-Namen und Speicherort an.
   5. Verwenden Sie in diesem Beispiel 0,1 Meter als Suchradius. Klicken Sie auf Ausführen.

Teilen der Linien außerhalb der Polygongrenzen mithilfe des Werkzeugs "Überschneiden (Intersect)"

Hinweis: Verwenden Sie diese Methode, wenn in ArcGIS Pro keine Advanced-Lizenz vorhanden ist.

1. Navigieren Sie in ArcGIS Pro zu Analyse > Werkzeuge.
2. Suchen Sie im Bereich Geoverarbeitung nach dem Werkzeug Überschneiden.
3. Wählen Sie unter Parameter, für Eingabe-Features den Polygon- und Linien-Layer aus, und geben Sie den Speicherort für die Ausgabe-Feature-Class an.
4. Wählen Sie als Ausgabetyp, den Typ Linie aus. Klicken Sie auf Ausführen.

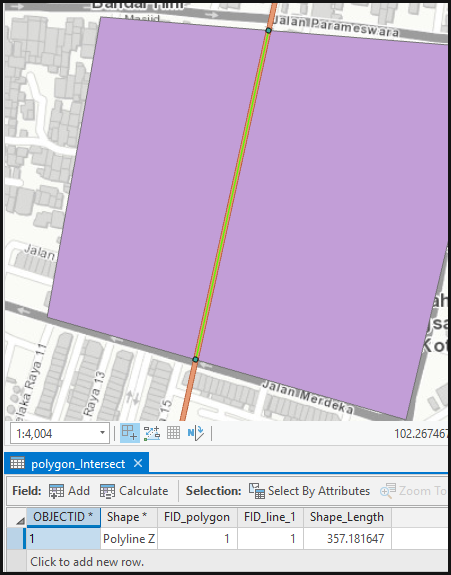

Die folgende Abbildung zeigt die außerhalb der Polygongrenze geteilten Linien, wobei nur die Linie, die das Polygon überlappt, unverändert bleibt.

Hinweis: Bei dieser Methode sind die Linien, die außerhalb der Polygongrenzen liegen, nicht in der Ausgabe enthalten.
