Abweichungen bei der Geolokalisierung einer IFC-Datei (ifc2x3 oder ifc4x), die durch Exportieren des digitalen Modells mit Civil 3D erstellt wurde, wenn die Projektion Einheiten in US Survey Feet verwendet

Beschreibung

Wenn eine IFC-Datei durch Exportieren eines Civil 3D-Modells mit einem zugewiesenen Koordinatensystem erstellt wurde, das US Survey Feet verwendet, kommt es im Vergleich zu der ursprünglichen Civil 3D-Feature-Class und zu den IFC-Features zu einer leichten Verschiebung in der Geolokalisierung.

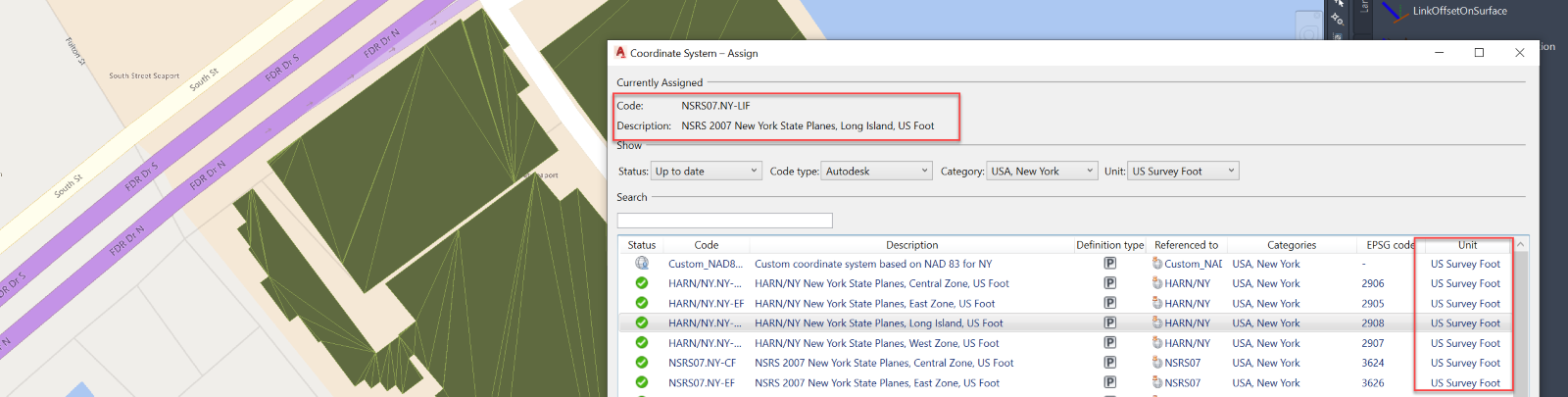

Die obige Abbildung von ArcGIS Pro zeigt das Koordinatensystem, das in Civil 3D unter Verwendung von US Survey Foot-Einheiten zugewiesen wurde.

Die obige Abbildung zeigt den Versatz zwischen einer Feature-Class, die aus einer IFC-Datei exportiert wurde, im Vergleich zur ursprünglichen Civil 3D-Feature-Class.

Ursache

IFC-Dateien unterstützen keine US Survey Foot-Einheiten.

Lösung oder Problemumgehung

Die IFC-Datei muss zur Aktualisierung der Position gemäß der Beschreibung in dem Dokument Georeferenzierung von BIM-Daten der ArcGIS Pro-Hilfe georeferenziert werden.
